| 名稱 | 電流表 |
| 型號 | B600-AC6-1A3 |
| 主要功能 | 測量并顯示單相交流電流值，CT變比可設 |
| 可集成功能 | RS485通訊，帶一路開出（報警），帶4~20mA輸出 |
| 顯示方式 | 數碼管顯示 |
| 標準輸入 | 5A/1A |
| 精確度 | 0.5級 |
| 正常工作溫度 | -15~55攝氏度 |
| 外形尺寸 | 96*96*102 |
| 開孔尺寸 | 92*92 |
| 該系列其他尺寸 | 111*111 91*45 67*67 45*45 151*71 |
特別說明：
利億達門戶網上有更詳盡的產品描述，請復制下面的鏈接到地址欄中打開
產品說明：
1、概述

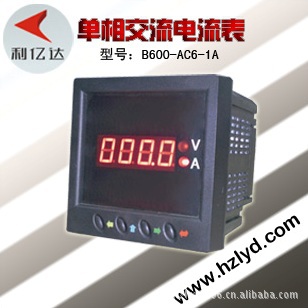

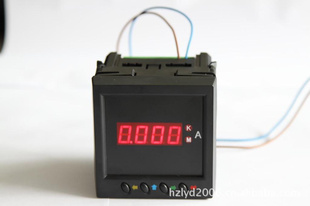

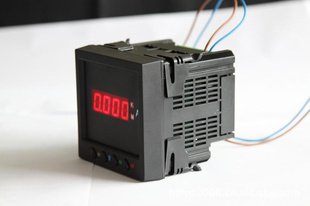

B600-AC6-1A3 智能型電流表適用于電力電網、自動化控制等領域，用于監測電流。帶RS485通信，CT變比可設，可編程。儀表采用LED數碼管顯示形式，具有精度高，電磁兼容性好，外形美觀等特點。
十年品牌代工，質量可靠！科學成本核算，價格公道！
支持網上訂購，歡迎在線下單！
注：智能型儀表具有智能按鍵實現可編程功能，如CT、PT變比設置、波特率、地址、信號輸出等設置。
簡易型儀表無智能按鍵，不可進行CT、PT變比等參數設置，訂貨時需提供此參數。
2、通用技術參數
項目 | 指標 | |
精度等級 | 0.5級，頻率0.2級 | |
顯示位數 | 四位，另加符號位 | |
輸入 | 標稱輸入 | 交流：電流1A、5A；電壓100V、220V、400V 直流：0~20mA；4~20mA；0-5A；5A以上配分流器輸入；0~10V |
過量程 | 持續：1.2倍，瞬時；電流10倍/5秒，電壓2倍/1秒 | |
頻率 | 50Hz±10% | |
輸出信號 | DC4～20mA或RS-485或無源繼電器接點 | |
工作電源 | AC ( 85～265)V或DC ( 100～275)V | |
功耗 | ?5VA | |
絕緣強度 | 2kV，1分鐘（試驗電壓為交流有效值） | |
絕緣電阻 | ?100MΩ | |
平均無故障工作時間 | ?60000小時 | |
工作條件 | 環境溫度：-25℃～55℃，相對濕度≤95%，無腐蝕氣體場所 | |
海拔高度 | ?2500米 | |
變送輸出 | DC4～20mA，負載能力≤500Ω | |
數字輸出 | RS485輸出，Modbus–RTU協議 | |
報警輸出 | 常開接點輸出，250V AC/30V DC，5A | |
3、外形及開孔尺寸
儀表外觀型號 | 外形代號 | 面框尺寸 | 屏裝配合尺寸 | 開孔尺寸 | 總長 | 備注 | |
16槽形 | 1 | 158*78 | 150*70 | 151*71 | 142 |
| |
42方形 | 2 | 120*120 | 110*110 | 111*111 | 105 |
| |
6方形 | 3 | 72*72 | 66*66 | 67*67 | 105 |
| |
5槽形 | 5 | 96*48 | 90*42 | 91*45 | 86 |
| |
9方形 | 6 | 96*96 | 90*90 | 92*92 | 102 |
| |
微方形 | 7 | 48*48 | 44*44 | 45*45 | 95 |
|
4、訂貨須知
訂購請標明儀表完整型號及數量，工作電源及額定輸入?yún)?shù)，若為簡易型數顯儀表，還需提供CT或PT變比。例如：
B600-AC6-3A2三相交流電流表 2只 ，工作電源：AC220V，輸入：5A；
B600-AC1-1A1D單相交流電流表 2只 ，工作電源：AC220V，輸入：5A，CT變比100/5；
B600-AC6-3AV1三相交流電流電壓組合表 2只 ，工作電源：AC220V，輸入：5A/380V；
B600-AC1-1Y2功率因數表 2只 ，工作電源：AC220V，輸入：5A/100V；
B600-DC5-1A1直流電流表 2只 ，工作電源：AC220V，輸入：4-20mA，顯示0-50Hz。
附文
電流表分為直流電流表和交流電流表。
直流電流表主要采用磁電系電表的測量機構。一般可直直流電流表接測量微安或毫安數量級的電流，為測更大的電流，電流表應有并聯電阻器（又稱分流器）。分流器的電阻值要使?jié)M量程電流通過時，電流表滿偏轉，即電流表指示達到最大。對于幾安的電流，可在電流表內設置專用分流器。對于幾安以上的電流,則采用外附分流器。大電流分流器的電阻值很小，為避免引線電阻和接觸電阻附加于分流器而引起誤差，分流器要制成四端形式，即有兩個電流端,兩個電壓端。例如，當用外附分流器和毫伏表來測量200A的大電流時，若采用的毫伏表標準化量程為45mV(或75mV)，則分流器的電阻值為0.045/200=0.000225Ω（或0.075/200=0.000375Ω）。若利用環形(或稱梯級)分流器，可制成多量程電流表。 交流電流表主要采用電磁系電表、電動系電表和整流式電表的測量機構。電磁系測量機構的最低量程約為幾十毫安，為提高量程，要按比例減少線圈匝數，并加粗導線。用電動系測量機構構成電流表時，動圈與靜圈并聯，其最低量程約為幾十毫安。為提高量程，要減少靜圈匝數，并加粗導線，或?qū)蓚€靜圈由串聯改為并聯，則電流表的量程將增大一倍。用整流式電表測交流電流時,僅當交流為正弦波形時，電流表讀數才正確。為擴大量程也可利用分流器。此外，也可用熱電式電表測量機構測量高頻電流。在電力系統中使用的大量程交流電流表多是用5A或1A的電磁系電流表，并配以適當電流變比的電流互感器。
